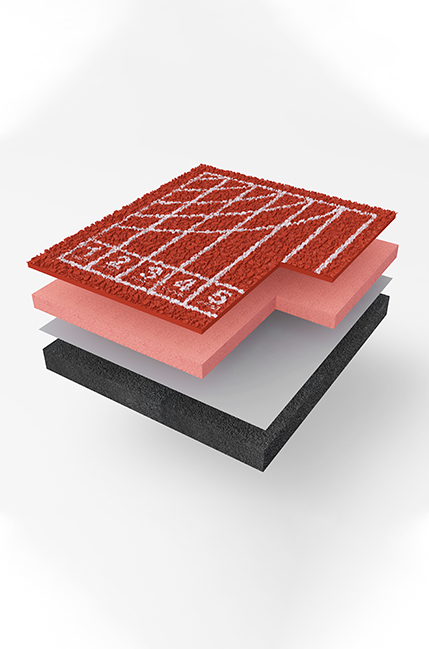

全塑型塑膠跑道由專用底涂、彈性中間層、自結紋面層或噴顆粒面層組成。混凝土基層選 擇 PSV-101 單組分通用封底膠；瀝青基層選用 PSV-102 瀝青基層封底膠和 PSV-101 單組分通 用封底膠；彈性中間層是由雙組分粘合劑按比例混合后刮涂在底涂層上，固化形成微氣囊結構 的高彈緩沖材料；自結紋耐磨面層是由雙組分面層粘合劑按比例混合后噴涂在彈性聚氨酯中層 上，固化形成的防滑耐磨面層材料；噴顆粒耐磨面層是由雙組分面層粘合劑按比例混合后再加 入 PSV-401 塑膠顆粒攪拌均勻，噴涂在彈性聚氨酯中層上，固化形成的防滑耐磨面層材料
發泡型高彈聚氨酯中層采用特殊的微發泡技術形成的微氣囊結構，使全塑型跑道系統的沖擊吸收和回彈性能好，有效避免運動員和中小學生運動過程中膝蓋、腳踝、足底等易受沖擊部位的運動損傷。
自結紋耐磨面層紋理美觀、耐候性強，防滑性能好，能有效避免潮濕天氣的運動打滑現象。
不使用 TDI、短鏈氯化石蠟、MOCA；不使用可溶性鉛、鎘、鉻、汞等有害重金屬催化劑。
PSV-101、PSV-102可采用滾涂或噴涂施工；PSV-225可采用刮涂施工；PSV-301可采用高壓噴涂機噴涂施工。
技術指標35-50
典型值42
技術指標0.6-3.0
典型值1.7
技術指標≥47 (濕測）
典型值54.1
技術指標≥0.5
典型值0.81
技術指標≥40
典型值19
全塑型跑道主要用于各類比賽場館跑道、大中小學運動跑道等。
● A、B 組分應嚴格按規定配比配制，避免出現性能缺陷或涂層不固化。
● 施工時應注意天氣的變化，氣溫高于 34℃或低于 5℃或 4 小時內可能降水時不宜施工，避免出現性能缺陷、起泡現象或涂層不固化。
● 配制材料時應按 A 組分、B 組分、催化劑和稀釋劑的順序添加并攪拌均勻，避免材料性能缺失。
● 未用完的產品應及時密封待用，開封后的產品不宜存放超過 8h。
● 層間施工間隔時間較長時，再次施工前應對固化的涂層進行打磨，避免層間粘結不牢。
● 在通風良好的條件下施工，施工人員及施工現場應做好相應的安全防護措施，嚴禁現場吸煙和動用明火。
● 施工過程中只能添加雨虹指定的輔材或助劑，嚴禁隨意加入其它助劑。如有問題，請咨詢本公司技術服務人員。
● 施工請按照東方雨虹提供的指導說明進行。為獲得更多信息，施工前請閱讀產品安全說明書。
